一、商场供水设备介绍：

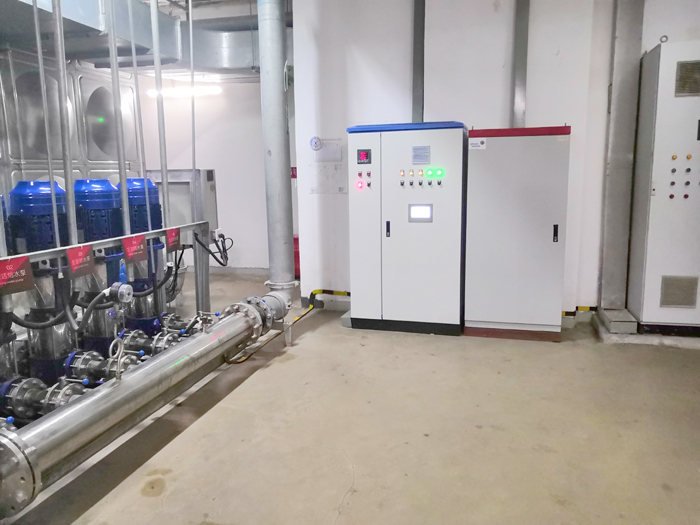

      武汉宜家家居购物中心生活变频恒压供水设备由5台11KW 变频泵，及2台变频柜及2座300吨不锈钢蓄水池及配套管道阀门、仪表组成，该变频控制系统采用主辅2套控制系统组成，主控系统由5组ABB变频器一对一失量变频调速，根据商场内用水量大小自动调节水泵频率及运行数量，其主要功能具备新、旧控制柜进行自动故障互投切换互锁，采用五台ABB变频器一对一对独立变频运行，互不影响，控制方式为自动加减泵，自动轮换，故障自投、自切功能，缺水停机、超压保护等功能，新增设一套压力采集显示系统，与原压力集号采集分开，互不影响，避免因压力采及集影响系统稳定，主要配置由一台电源互锁互投装置、施耐德的空开、接触器等低压电器、五台ABB变频器及控制模块，一台西门子PLC 和一台西门子人机界面触摸屏等组成。

二、工作原理：

      以水泵出水端水压或用户用水流量为设定参数，通过微机自动控制变频器的输出频率，从而调节水泵电机的转速，实现用户管网水压的闭环调节，保证用水量变化时水压恒定。当用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。

三、设备组成：

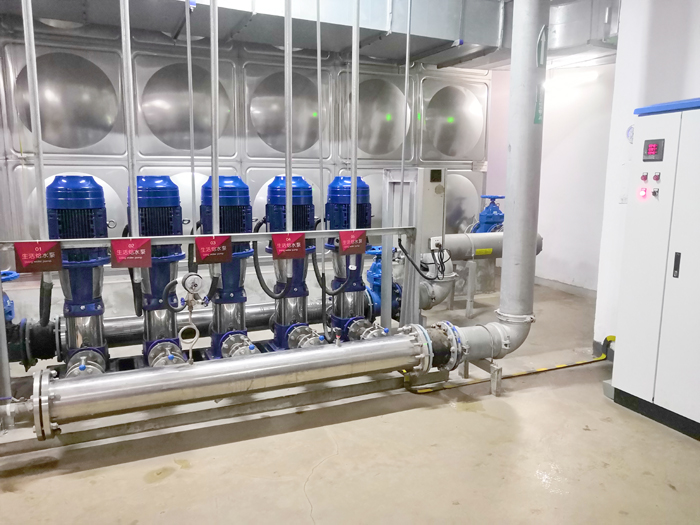

• 水泵机组：是供水的动力源，商场变频恒压供水泵组是由5台11KW水泵组成，可根据用水量的大小自动切换运行水泵的数量和组合，以满足不同的用水需求。

• 压力传感器：安装在供水管网中，实时监测管网中的水压，并将水压信号反馈到变频器中，为变频器调节水泵转速提供依据。

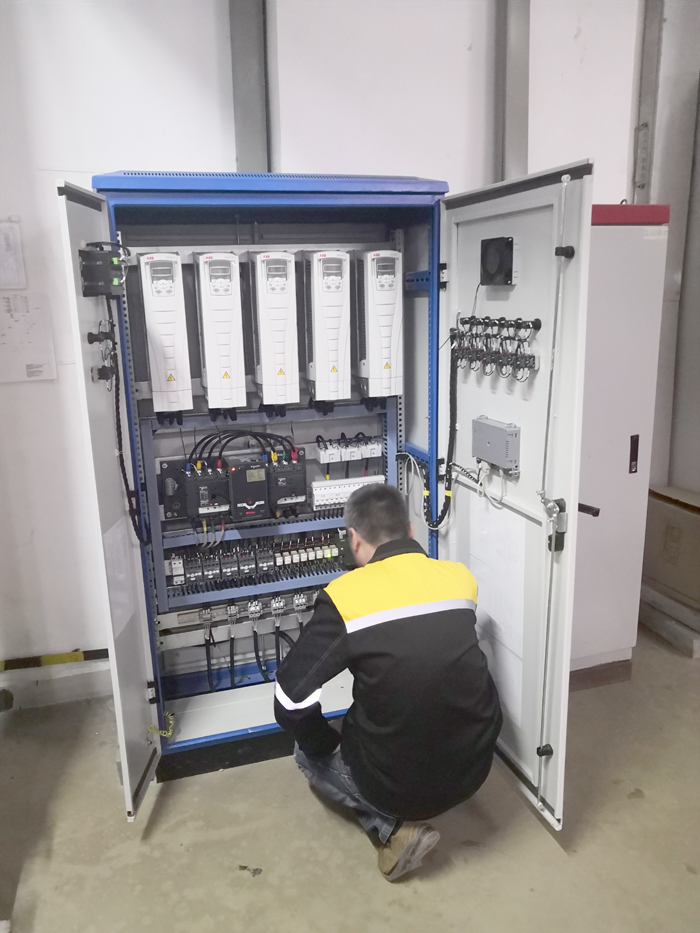

• 变频控制柜：是设备的控制中心，采用智能化控制原理，内置进口变频调速器和智能中央处理器，具有欠压、过压、过流、过载、短路、过热、失速防止等保护功能，可实现对水泵机组的全自动控制和调节。

四、设备特点：

• 供水管网压力稳定：设备由微机构成自动闭环控制，能在短时间内使变化的压力恢复正常，压力调节精度可达到设定值的 ±5%。

• 供水功能全，保险系数高：设备局部出现故障时，能启用应急功能继续供水。可与市政供水网自动并网运行，并具有双恒压功能，既能满足生活生产用水的正常压力和流量，又能在出现火情时自动转换为高压大流量供水。

• 节能环保：直接与自来水管网串联对接，不用建水池、设水箱，缩短了工程周期，而且能充分利用市政管网原有的压力，可达到降低能耗的目的，节电一般可达 50%~90% 以上，同时避免了水源的二次污染。

• 自动化程度高：工作泵、备用泵运行、切换过程全自动进行，故障自动报警，可通过设定的各种功能实现无人值守，采用 PID 闭环调节，恒压精度高，水压波动小。

• 维护方便：结构相对简单，泵机组应经常检查，定期保养并加注润滑油即可，离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏机器

1.   主要操作功能：

·  两台新旧系统变频柜自动故障切换，手动切换功能。

·  各台泵手动运行功能。

·  可编程程序控制五台水泵全自动运行。

·  PID调节功能，保证系统压力恒定，根据系统用水量自动控制水泵的转速及投入运行水泵的台数，实现“按需给水”。

·  自动运行模式下各台泵自动循环交替运行功能。

· 故障泵切除功能。

·  “零流量”状态系统自动休眠功能。

2、主要监测功能：

·  五台水泵、运行、故障状态监控。

·  水泵运行电流、系统工作电压监测、。

·  电机运行频率、电流、电压、转速监测。

·  各台泵运行状态监测。

·  系统水压监测。

3、主要保护功能：

·  过电流保护。

·  超电压、欠压保护。

·  短路、缺相、相序保护。

·  缺水保护、超压爆管保护。
